一、功能簡述:

1、能夠通過啟停制冷壓縮機與控制冷媒電磁閥，實現水溫的準確控制。

2、能夠根據環境溫度的變化自動調節水溫設定數值。

二、主要技術規格：

1、電源 :24VDC -20 /+10%

2、額定功率:小于3W。

3、繼電器輸出：壓縮機輸出繼電器：16A/250VAC；電磁閥繼電器：10A/250VAC

4、輸入 ： NTC 2 個，在25℃時，電阻為10KΩ

5、四個按鈕（上、下、SET、RST）

6、三位數碼管溫度顯示。（溫度顯示分辨率0.1度）

7、有按鍵音及報警蜂鳴器。

8、有兩個狀態指示燈，指示控制器工作狀態。

三、溫控器參數設定菜單

     (1)  溫控器的可調參數如下表

    (2)說明

    1、其中F0-F9參數可以開放給用戶調整。

    2、A0～A7參數只能由冷水機廠家調整。

    (3)調整方法如下：

    1、廠家參數調整方法

    2、同時按住▲▼鍵和RST鍵后溫控器通電，三秒后顯示99，按▲▼鍵至修改出廠設置的密碼（50），按SET

  鍵進入菜單，可修改出廠設置，可更改（F0~A7）參數。此方式修改并保存的參數為出廠設定參數,即快速

恢復出廠設定的參數值

    3、用戶參數調整方法

    先按住▲鍵不放，再同時按SET鍵五秒至顯示00，此時按▲▼鍵選擇已設定密碼后（出廠設定為8），再按一下確定鍵，如密碼正確，顯示轉為F0，進入設定狀態。面板指示燈D1閃亮，表明現在控制器為參數設定狀態。如密碼錯誤，則返回溫度顯示。進入設定狀態后按▲鍵循環依次進入選擇設定項目，按鍵▼則按反方向循環。（只顯示F0-F9）選擇所設項目后再按設定鍵，進入下一層參數修改，顯示原設定值，此時按▲▼鍵可修改參數值，再按設定鍵，則返回上一層菜單設定項目。任何時候按確定鍵（RST），則保存修改的參數退出參數設定狀態，返回溫度顯示，并按新參數運行。如20秒內無按鍵按下，控制器也會自動退出參數設定狀態，但不保存修改的參數。（在參數設定狀態時，系統按原參數運行）

    4、快速恢復出廠設定

    同時按住▲▼鍵后溫控器通電，三秒后顯示rE，所有設定值恢復為出廠值，再三秒后恢復正常工作狀態。

    5、查看室溫

    在非設定狀態下，按▼鍵顯示室溫傳感器檢測值，6秒后恢復顯示水溫。（此時D1閃動，表明顯示為室溫。）

    6、快速調整

    溫控器正常工作時按SET鍵，如溫控器工作在恒溫模式下，面板顯示F0（設定溫度）的參數值，智能模式下顯示F1（溫差數值）的參數值。（此時面板D1閃亮，表明現在控制器為參數設定狀態。）此時按▲▼鍵可修改設定值，再按SET鍵或20秒內無按鍵按下則不存盤退出。如按下RET鍵即存盤退出，新參數生效。

    四、制冷控制

1、以上是智能溫控器控制的冷水機的三種工作狀態。制冷與微制冷狀態轉換時間較短，（約5~10秒）可以在一分鐘內轉換多次。如果熱負載打開時，冷水機主要工作在這兩種工況，可以準確控制冷卻水的溫度。（實際測試時水溫波動約在0.3度左右）當熱負載關閉時，水溫會向下超調，當達到A0設定值時，制冷壓縮機停止工作。

2、   制冷壓縮機工作條件:

當溫度上升到水溫設定值+制冷回差時，且壓縮機保護延時超過設定的時間后，壓縮機開始工作。當溫度下降到水溫設定值-制熱回差時，壓縮機停止工作。

3、冷媒電磁閥：

壓縮機工作時，當溫度降低到（等于、低于）水溫設定值時，且冷媒電磁閥截止持續時間已經大于狀態轉換延時（A3）設定的時間，冷媒電磁閥導通.當溫度上升到（高于）水溫設定值以上時，且冷媒電磁閥導通持續時間已經大于狀態轉換延時（A3）設定的時間，冷媒電磁閥截止。當壓縮機停止運行時，冷媒電磁閥導通。

4、當壓縮機開始工作時（啟動時），冷媒電磁閥一定處于截止?fàn)顟B(tài)（正常情況下，此條件都滿足）。

五、水溫設定值的確定：

1、溫控器工作在恒溫模式時，與普通的溫控器一樣，水溫設定值恒定為F0。

2、當溫控器工作在智能模式時，水溫的設定值是變動的。（如下）

  當室溫+F1小于F9時，水溫設定值等于F9；

  當室溫+F1大于F8時，水溫設定值等于F8；

  當室溫+F1小于、等于F8、大于、等于F9時，水溫設定值等于室溫+F1；

六、異常狀態下的控制

1、報警顯示

注：報警時，所有出錯的代碼與水溫輪流顯示。

2、   報警條件

參見設定代碼表

E1：室溫﹥氣溫超高報警值（F6設定值）；

E2：水溫﹥設定溫度+制冷回差F2+水溫超高報警F4

E3：水溫﹤設定溫度-制熱回差A(yù)0-水溫超低報警F5）

E4：室溫傳感器短路或開路

E5：水溫傳感器短路或開路

E2、E3要在滿足開機報警延時（A1）后或在溫控器上電后水溫進入過目標溫度段（即設定溫度與設定溫度+制冷回差F2之間）后報警才會有效

3、   報警時的控制狀態

出現E1、E2、E3報警時，制冷制熱繼電器均按正常控制要求進行控制。

出現E4報警時控制器的水溫設定（F0）按出廠設定運行。（如控制器工作在恒溫模式，E4不報警。）

出現E5報警時，系統無論在那種狀態下運行都應轉變成制冷狀態。

4、報警停聲響

在溫控器報警狀態下，按任意鍵均可停止報警蜂鳴器聲響，但報警顯示要等到報警條件消除后才停止。

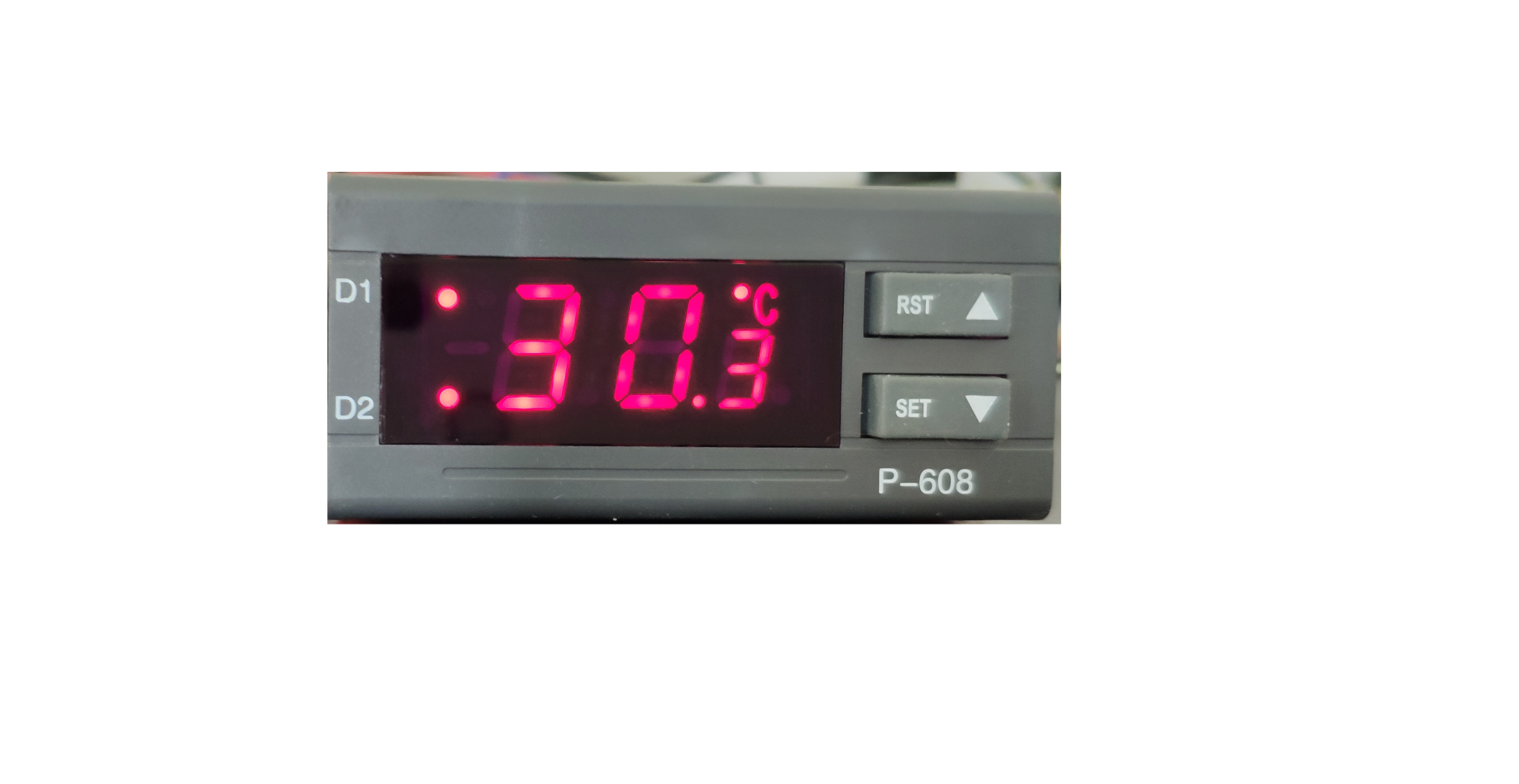

七、指示燈

上面紅燈（D1）常亮，指示控制器工作在智能控制模式；

上面紅燈（D1）不亮，指控制器工作在恒溫模式；

上面紅燈（D1）閃亮，指示控制器工作在參數設定模式或顯示數值為室溫；

下面紅燈（D2）常亮，指示制冷狀態；

下面紅燈（D2）不亮，指示微制冷狀態；

下面紅燈（D2）閃亮，指示不制冷狀態；

八、按鍵音

控制器按鍵按下時有按鍵提示音，每按下一個按鍵時有一短音提示.

九、上電顯示

上電后顯示面板應有3秒閃動同時顯示指示燈及數碼管（包括D1、D2、—日.日）

十、室溫溫度校正與水溫溫度校正，當顯示（室溫與水溫）溫度與實際有偏差時可調節A4，A5，進行校正 。

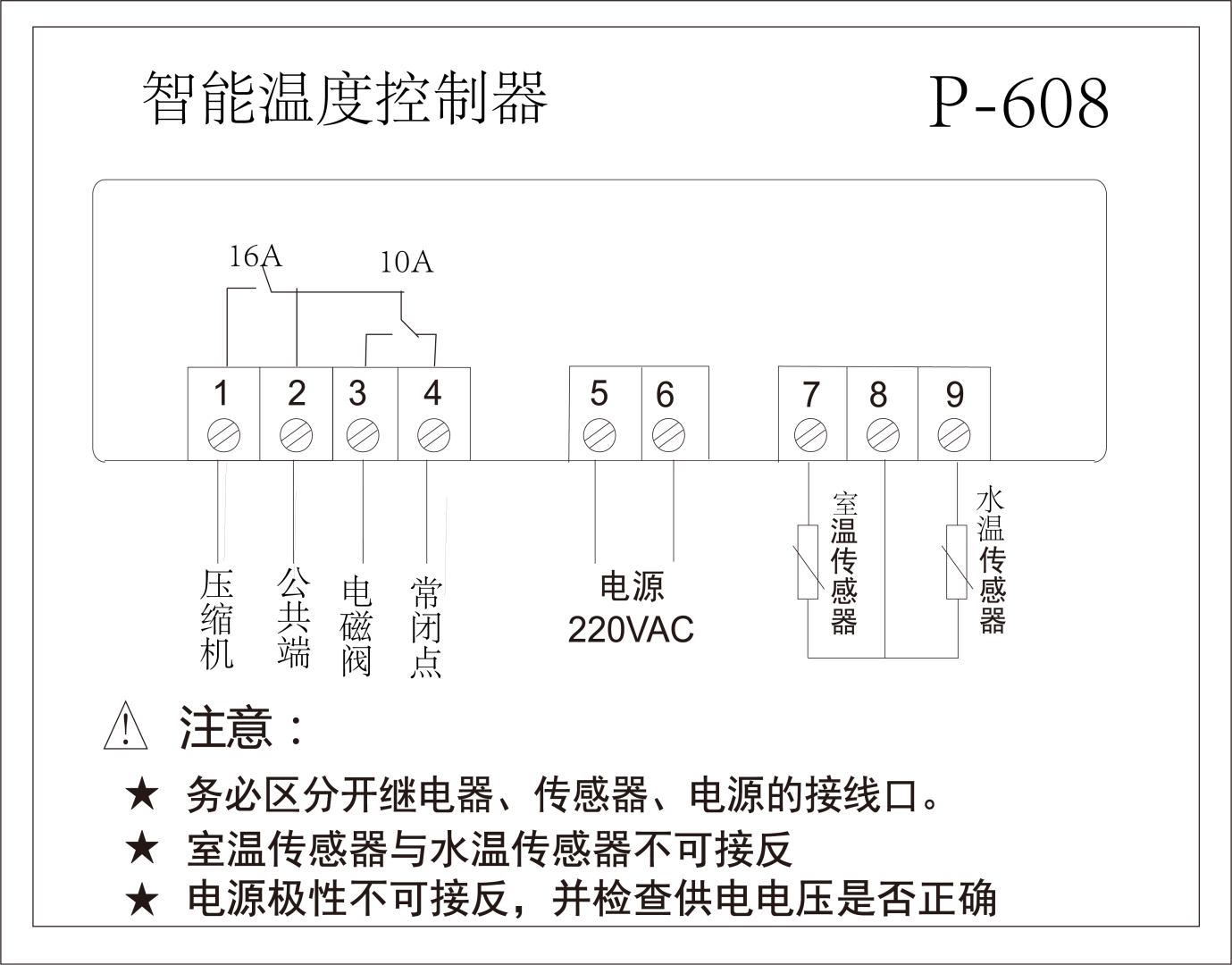

十一、接線方式：詳見產品背面接線圖示，嚴格區分電源接線的正、負極，不可接反；水溫傳感器與室溫傳感器接線位置不可調換。
